注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

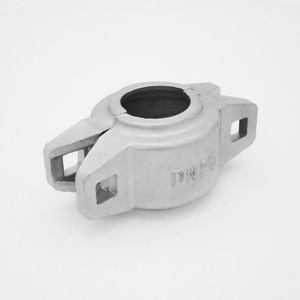

管卡
- 產品編號：809
- 規格尺寸：DN20-DN150
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼管卡拷貝林，接頭處采用平口設計，利用接頭鍵肩與管道的配合間隙達到揉性要求，在保證強度的前提下接頭不完全卡緊管道，允許部分的軸向和徑向位移。接頭的揉性設計可適應管道偏差，且其性能不受影響。適用于有揉度要求的管路。具有快速、簡易、可靠、經濟、隔振和占用空間小的特點。
參數詳情
| Size | A | B | E | H | 單重 |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | kg |
| DN20 | 81 | 41 | 9 | 25 | 0.260 |
| DN25 | 95 | 43 | 10 | 29 | 0.370 |
| DN32 | 100 | 43 | 12 | 32 | 0.370 |
| DN40 | 116 | 43 | 12 | 35 | 0.500 |
| DN50 | 124 | 43 | 12 | 42 | 0.650 |
| DN65 | 145 | 43 | 12 | 49 | 0.735 |
| DN80 | 170 | 46 | 12 | 58 | 1.000 |
| DN100 | 200 | 49 | 12 | 72 | 1.520 |
